Claramente este modelo es para 3d.
primero cargamos las características en el Excel Powertrain V1.1 en los cuadros amarillos y obtenemos resultados en los cuadros verdes.

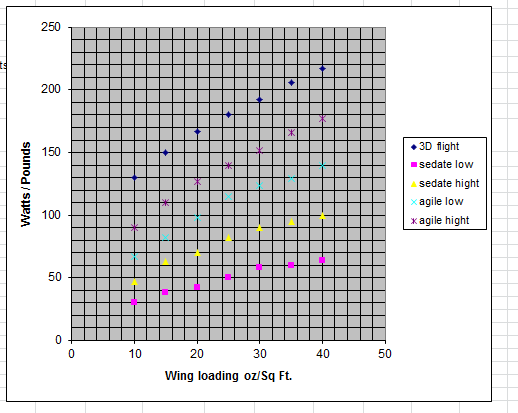

Utilizamos la gráfica para seleccionar la potencia necesaria para el modelo de acuerdo a su carga alar. al ser un modelo de 3D. utilizaremos los calores de la serie azul.
El valor corresponde a 175 watts por libra. sera 385 watts por kilo.
Este valor lo ponemos en el cuadro amarillo de la columna A.
Probablemente este es el valor mínimo de potencia que requiere el modelo para volar 3D en forma competitiva.
El excel nos muestra un valor de 1504 watts de entrada y 1203 watts de salida en los cuadros amarillos de la columna A.
Este valor, tanto de la columna A, como de la columna B, son determinados por los valores alimentados en los cuadros de color rosa. que corresponden a valores de %NLS y de % de eficiencia.
Los motores mas pequeños de 50-150 gramos trabajan en rango de 74-72 / 70-68 y los muy chicos como los de 15 a 20 gramos sus valores son mucho mas chicos.
Por supuesto no es una regla fija.
El valor watts por onza, también es muy variable y en motores grandes con mas de 4 celdas de alimentación suele pasar de 100.
en dicho programa, buscamos en su seccion de tools, a cuantas rpm esta hélice produce un trabajo de 1203 watts como quedo determinado mas arriba.
Una vez conociendo las RPM , también sabremos el empuje que se genera, que en este caso es de solo el 169% de su peso.
El excel determinara tanto la velocidad de la hélice, la posible velocidad del modelo y el factor obtenido de veces que la velocidad de la hélice supera a la velocidad de perdida.
que para este caso es de 3.1 que puede ser alto, por lo tanto se puede usar una helice con menos paso, 6 o 7, pero no tengo datos en Drive calculator para una hélice asi.
Nos da otros datos que en este caso no se ocupan, por lo tanto no alimentaremos los datos sobre velocidad de crucero.
Pero si alimentamos el cuadro del tamaño de la batería. que en este caso sera de 4000.
Podemos poner solo 1000 y de acuerdo del resultado final, uno puede calcular fácilmente que tan grande se ocupa.
7800 rpm y 1504 watts de entrada,
luego el Excel nos dice que Kv y que peso de motor es necesario a diferentes voltajes.
Consumo de ampers, y tiempo de vuelo.
Aquí no se le hace caso a los valores de crucero, ya que no fueron alimentados.
Asi que ocupamos un motor de 378 a 485 gramos de pesos y a 6slipo un Kv de 432.
La Columna B.
Como es un modelo de 3D, podemos querer un empuje de 200%. o el doble del peso del modelo.
Igual en Drive calculator buscamos las RPM necesarias para obtener el doble de empuje o 7800 gramos.
DCalc, nos dice que se ocupan 8425rpm para un trabajo de 1513 watts.
Alimentamos en el cuadro amarillo un valor que termine dando esta potencia y asi obtenemos la potencia de entrada.
(Esto es de este modo raro, ya que el Excel no esta ajustado solo para modelos 3D. )
Con estos datos alimentados, cambiamos en el cuadro de la columna a la letra B y los resultados de datos del motor seran diferentes.
Consumiría 85.9 ampers aproximadamente y una batería de 4000ma a toda aceleración solo nos dara 2.8 minutos de vuelo.
